进出线为三火一零，零线接N极。
黄，绿，红分别是A、B、C相线，蓝线是中性线。
三相四线漏电保护器入端必须接零线N。
![]()

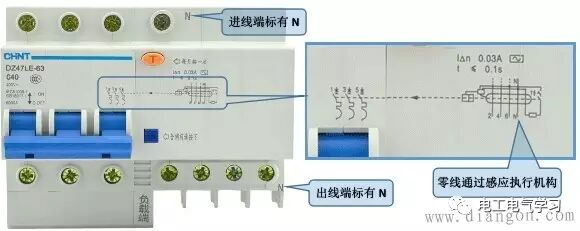

某常用品牌380V三相四线空开（断路器）漏电保护器3P+N实物图如下图所示。由图中可知，零线N必须接入开关内，并与3根火线一起通过电流互感器一次线圈。正常工作时，三根火线流入的电流矢量和等于流出的零线电流，电流互感器的次级没有电流。如果不接零线，就会有剩余电流，电流互感器次级就会感应出电流，推动脱扣机构动作，空开跳闸。
![]()
当三根相线或其中任意根对地漏电或短路时，那么，三根相线的流入电流矢量和＞流出的零线电流，如果电流值＞设定的30mA，漏电保护开关跳闸断开电路。
漏电断路器(residual
current circuit-breaker):电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类，而电流型又分为电磁型和电子型两种。 漏电断路器用于防止人身触电，应根据直接接触和间接接触两种触电防护的不同要求来选择。
